Wyświetlacze w Astrze G - TID MID BID CID GID
Autor Wiadomość
Astra-minator
Avatar użytkownika

Imię: Mariusz
Silnik: X18XE1
KM: 116
Województwo: Śląskie
Garaż: Astra Caravan Binio
Lokalizacja: Gliwice
Post Wyświetlacze w Astrze G - TID MID BID CID GID
Korzystając ze swojej wiedzy i z wiedzy internetu przygotowałem małe podsumowanie dotyczące wyświetlaczy w astrze. Dodatkowo przeczytałem wątki dotyczące problemów z nimi i na najczęściej pojawiające się pytania napisałem krótkie odpowiedzi.
Może będą to przydatne informacje. W przypadku jakiś merytorycznych błędów prosiłbym o info - to skoryguję.

RODZAJE WYŚWIETLACZY W ASTRACH G

TID - Triple Info Display

Standardowy wyświetlacz, spotykany najczęściej. Wyświetlane informacje to data, czas i temperatura. W przypadku seryjnych radioodbiorników Opla (Car300, Car400, CDR500) wyświetla także informacje RDS, oraz komunikaty z radia. Naciśnięcie dwóch przycisków na raz, powoduje wyświetlenie prędkości auta.

ObrazekObrazek

******************************************************************************************************************

MID - Multi Info Display

Wyświetlacz z funkcją komputera pokładowego, oprócz standardowych informacji, jak temperatura, czas, RDS, pokazuje również :
- chwilowe zużycie paliwa
- średnie zużycie paliwa*
- całkowite zużycie paliwa*
- średnia prędkość*
- przebyty dystans*
- zasięg na pozostałym w baku paliwie
- stoper*

*możliwość resetowania

Dodatkowo MID realizuje takie funkcje jak :
- kontrola grubości klocków hamulcowych
- kontrola poziomu oleju
- kontrola poziomu cieczy chłodzącej
- kontrola poziomu płynu do spryskiwaczy
- kontrola sprawności żarówek w lampach

Sterowanie MID-em odbywa się za pomocą manetki przy kierownicy (przyciski Set i Reset). Jednoczesne wciśnięcie obydwu przycisków powoduje wyświetlenie informacji o kodzie zaprogramowanego silnika, języka i programu MID-a.

Obrazek Obrazek


******************************************************************************************************************


BID - Board Info Display (nazwa D1 Triple/Multi Info DisPlay CART/CCRT).
Wyświetlacze te występowały z radiem CCRT700 i umożliwiały obsługę telefonu. Po dodaniu manetki (jeśli nie było jej seryjnie) i aktywowaniu Techem2 mamy dostępne funkcje komputera pokładowego (informacyjne, bez kontrolnych).
Tabela kodów dla tych wyświetlaczy : http://www.hochdrehzahlkonzept.de/IG/MID.htm

Obrazek

******************************************************************************************************************

GID - Graphic Info Display

Monochromatyczna nawigacja dostępna jedynie z radioodtwarzaczami NCDR 1100 (komputer + radio + CD + nawigacja) i 1500 (komputer + radio + CD + nawigacja + telefon). Umożliwia nawigację GPS w postaci strzałek.

Obrazek
ObrazekObrazek

******************************************************************************************************************

CID - Color Info Display
Kolorowy, większy niż powyższe wyświetlacz TFT z nawigacją. Dostępne są też wszystkie funkcje komputera pokładowego, pracuje tylko w komplecie z radiem NCDR1100 (lub 1500). Przed wyciągnięciem z auta trzeba wyświetlacz wylogować techem - dlatego trzeba uważać przy zakupie używanego, gdyż niewylogowany może być bezużyteczny. Sterowanie komputerem pokładowym za pomocą radia po wciśnięciu przycisku BC. Polskie mapy niestety nie są dostępne.


Obrazek
ObrazekObrazek
Obrazek
******************************************************************************************************************

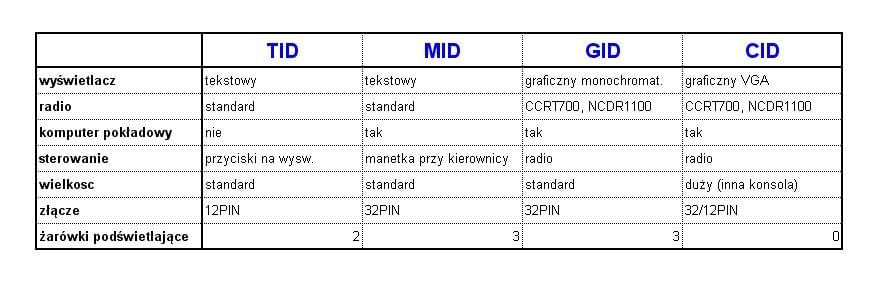

PODSUMOWANIE

Obrazek



******************************************************************************************************************

FAQ czyli najczęściej zadawane pytania :

1. Nie świeci mi wyświetlacz, co mogło się stać?

Po pierwsze trzeba sprawdzić czy podświetlenie nie zostało ściemnione (suwak obok włącznika świateł), mogły też przepalić się żarówki podświetlenia (R5/T5 w oprawce). Aby wymienić żarówki trzeba zdemontować konsolę środkową.

2. Mam wyświetlacz TID, jak uzyskać funkcje komputera pokładowego?

Możliwa jest wymiana TID-a na MID-a, wszystkie niezbędne kroki opisane są w manualu, który znajduje się tutaj : http://www.astra.auto.pl/content/view/232/48/
Rozszerzony o instalacje Check Controla (modułu sprawdzania żarówek) manual możemy znaleźć tu : http://mitglied.multimania.de/uslcrew/bc.htm

Funkcje komputera pokładowego (a także wiele więcej informacji niż w MIDzie) można uzyskać montując uniwersalny komputer pokładowy YACC : http://e-pmk.eu/pl/diy/yacc/
Dyskusję i porady odnośnie montażu można znaleźć w tym wątku : YACC

3. Czy MID z anglika będzie pasował do "europejczyka"?

Tak, będzie. Trzeba jedynie przy programowaniu techem zmienić jednostki z mil/galonów na km/litry.
Przy programowaniu należy także ustawić swój kod silnika wg tabeli :
(kod silnika można podejrzeć poprzez jednoczesne wciśnięcie na kilka sekund przycisków R i S manetki)

Obrazek

Kody dla wyświetlaczy typu D1 Triple/Multi Info DISPlay CART/CCRT : http://www.hochdrehzahlkonzept.de/IG/MID.htm

4. Czy da się zmienić język wyświetlanych informacji?

Tak da się, jednak jedynie na Techu2. W MID-ach po roku 2002 można zaprogramować język polski, który jest dostępny pod językiem tureckim.

5. W wyświetlaczu nie świecą mi piksele, czy da się to naprawić?

Brakujące piksele to niestety bolączka wszystkich wyświetlaczy na szeroką wtyczkę. Powodem nieświecenia jest odklejająca się taśma łącząca wyświetlacz z płytą drukowaną. Jedną z przyczyn jest wysoka temperatura od świecących żarówek panująca wewnątrz wyświetlacza.Da się to zregenerować, można spróbować samemu docisnąć tę taśmę, jednak gdy nie ma się zbyt dużych zdolności manualnych lepiej dać to komuś bardziej kompetentnemu. Sprawdzona osoba naprawiająca MID-y do astry : http://allegro.pl/show_user.php?search=gainer1
Naprawa taka kosztuje ok 100PLN, warunkiem pomyślności jest brak ingerencji innych osób w wyświetlacz. Po naprawie warto wymienić podświetlenie na diodowe, dzięki czemu wyeliminujemy niekorzystną wysoką temperaturę wewnątrz wyświetlacza - Jakie diody?

6. Zmieniłem seryjne oplowskie radio na inne, co zrobić aby wyświetlało mi datę na wyświetlaczu?

Należy przeciąć PIN2 (czerwono-biały przewód) idący do TID-a, odpowiadający za komunikację radia z wyświetlaczem.


Tłumaczenie komunikatów komputera pokładowego :

Obrazek

Instrukcje do radioodbiorników

NCDR1100 : http://rs144.rapidshare.com/files/67197 ... Manual.zip

CCRT700 : http://rs42l34.rapidshare.com/files/650 ... CRT700.zip

_________________
Biniowy kombolot :)


Ostatnio edytowano 2010-09-03, 21:00 przez Binio, łącznie edytowano 9 razy



2010-07-19, 11:50
Zobacz profil

Polecamy Wam:



2010-07-19, 11:53
VIP
Avatar użytkownika

Imię: Pauul
Silnik: --- wybierz ---
GG: 440672
Województwo: Śląskie
Garaż: Astra H Caravan 1.9CDTI by Pawlic's
Lokalizacja: Tychy
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Świetna robota! :super:
Szacun :)


2010-07-19, 11:53
Zobacz profil
Przyjaciel

Imię: Łukasz
Silnik: --- wybierz ---
Województwo: Zachodniopomorskie
Lokalizacja: Berlin/Police
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Naprawde super opisane, mysle, ze wielu uzytkownikom bedzie przydatny taki skrot informacji:)

Cytuj:
Naciśnięcie dwóch przycisków na raz, powoduje wyświetlenie prędkości auta.


No i czlowiek zawsze dowie sie czegos nowego ;) Bede wracal do domu, to wyprobuje :)


2010-07-19, 12:01
Zobacz profil
Przyjaciel
Avatar użytkownika

Imię: Paweł
Silnik: X12XE
KM: 245
Telefon: Galaxy Note
Województwo: Zachodniopomorskie
Garaż: BMW E38 728iA by Pawliko - 10x19" Styling 63 X5
Lokalizacja: Szczecin / Gryfice
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
moderatorzy mogliby podkleić temat ;)
brawo!

_________________
VII Ogólnopolski Zlot AGC - 1. miejsce w konkursie wiedzy o AGC

Była: Astra G 5D Turbo
Była: Astra H Z17DTH 2004r.
Była: Jetta A2 1.6TD 1990r.
Była: Astra G Caravan Comfort
Była: BMW E32 730i Shadowline
Był: Passat B5 Variant 1.9 TDI 110KM

Jest: BMW E38 728iA Steptronic


Obrazek

Galeria Picasa - Zdjęcia ze spotów


2010-07-19, 12:01
Zobacz profil
VIP
Avatar użytkownika

Imię: Kamil
Silnik: X16XEL
KM: 101
Województwo: Zachodniopomorskie
Lokalizacja: Szczecin
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Dziękować Binio :ok:

Pozwoliłem sobie przykleić temat.

...proszę aby kolejne osoby już Biniowi nie dziękowały, a jedynie dodawały brakujące informacje... jeżeli są takowe :cwaniak:


2010-07-19, 12:02
Zobacz profil WWW
VIP
Avatar użytkownika

Imię: Bartosz
Silnik: Z19DT
KM: 150KM / 320Nm
GG: 6997645
Województwo: Śląskie
Garaż: Projekt GTC - Bartolo
Lokalizacja: Bielsko-Biała
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
średnie żużycie paliwa tez mozna resetowac skoro podano taka informacje ;)

_________________
** Projekt GTC on Facebook **
Obrazek


2010-07-19, 12:14
Zobacz profil WWW
Astra-minator
Avatar użytkownika

Imię: Mariusz
Silnik: X18XE1
KM: 116
Województwo: Śląskie
Garaż: Astra Caravan Binio
Lokalizacja: Gliwice
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Dzięki Bartolo, oczywiście mój błąd, poprawione :)
Zgodnie z sugestią smq dodałem też informację (i potrzebne linki) o uniwersalnym komputerze YACC.

_________________
Biniowy kombolot :)


2010-07-19, 12:25
Zobacz profil
Forumowicz
Avatar użytkownika

Imię: Darek
Silnik: X16SZR
KM: 75
GG: 6707645
Województwo: Śląskie
Garaż: Astra G Caravan by daarek83
Lokalizacja: Sosnowiec
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Cytuj:
6. Zmieniłem seryjne oplowskie radio na inne, co zrobić aby wyświetlało mi datę na wyświetlaczu?

Należy przeciąć PIN2 idący do TID-a, odpowiadający za komunikację radia z wyświetlaczem.

Nie trzeba przecinać przewodu we wtyczce TIDa albo od strony kostki ISO, wystarczy nie podłączać przewodu z radia odpowiedzialnego za sterowanie automatyczną anteną (zazwyczaj niebieski)


2010-07-19, 13:11
Zobacz profil
VIP
Avatar użytkownika

Imię: Kamil
Silnik: X16XEL
KM: 101
Województwo: Zachodniopomorskie
Lokalizacja: Szczecin
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
daarek83 napisał(a):
wystarczy nie podłączać przewodu z radia odpowiedzialnego za sterowanie automatyczną anteną (zazwyczaj niebieski)


Zdaje się, że można wtedy zapomnieć o sterowaniu z kierownicy ;)


2010-07-19, 13:15
Zobacz profil WWW
Forumowicz
Avatar użytkownika

Imię: Darek
Silnik: X16SZR
KM: 75
GG: 6707645
Województwo: Śląskie
Garaż: Astra G Caravan by daarek83
Lokalizacja: Sosnowiec
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
smq napisał(a):
daarek83 napisał(a):
wystarczy nie podłączać przewodu z radia odpowiedzialnego za sterowanie automatyczną anteną (zazwyczaj niebieski)


Zdaje się, że można wtedy zapomnieć o sterowaniu z kierownicy ;)

Możliwe, nie mam doświadczenia w tym temacie bo mam kierownicę bez sterowania.


2010-07-19, 13:16
Zobacz profil
Przyjaciel
Avatar użytkownika

Imię: Tomek
Silnik: X16XEL
KM: ???
GG: 3957216
Telefon: Nokia
Województwo: Podkarpackie
Garaż: Rodzinna Astra by Graham (Nowe foty str.3)
Lokalizacja: Stalowa Wola
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Cytuj:
Naciśnięcie dwóch przycisków na raz, powoduje wyświetlenie prędkości auta.
możesz dokładnie opisać tą funkcje. Próbowałem tak jak pisałeś... I nic :/

_________________
Obrazek


2010-07-19, 18:40
Zobacz profil WWW
Astra-minator
Avatar użytkownika

Imię: Mariusz
Silnik: X18XE1
KM: 116
Województwo: Śląskie
Garaż: Astra Caravan Binio
Lokalizacja: Gliwice
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Podobno nie w każdej astrze to działa, u mnie akurat działało. Trzeba podczas jazdy wcisnac jednoczesnie i przytrzymac pare sek obydwa przyciski na tidzie.

_________________
Biniowy kombolot :)


2010-07-19, 18:44
Zobacz profil
Forumowicz

Imię: Kamil
Silnik: X20DTL
KM: 82
Województwo: Śląskie
Garaż: ASTRA DYSIOLA:)
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
witam , jakie diody pod MIDa ?


2010-07-19, 23:05
Zobacz profil
VIP
Avatar użytkownika

Imię: Bartosz
Silnik: Z19DT
KM: 150KM / 320Nm
GG: 6997645
Województwo: Śląskie
Garaż: Projekt GTC - Bartolo
Lokalizacja: Bielsko-Biała
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Binio napisał(a):
Podobno nie w każdej astrze to działa, u mnie akurat działało. Trzeba podczas jazdy wcisnac jednoczesnie i przytrzymac pare sek obydwa przyciski na tidzie.


zgadza się nie w każdej. i działa tylko do prędkości 53 km/h

_________________
** Projekt GTC on Facebook **
Obrazek


2010-07-19, 23:36
Zobacz profil WWW
VIP
Avatar użytkownika

Imię: Kamil
Silnik: X16XEL
KM: 101
Województwo: Zachodniopomorskie
Lokalizacja: Szczecin
Post Re: Wyświetlacze w Astrze G - TID MID CID GID
Z tym wyświetlaniem prędkości to tylko na chwilę pokazuje i później robi się test wyświetlacza, przynajmniej tak było u mnie. Nie myślcie, że to gadżet na stałe odblokowywany jakąś magią ;)


2010-07-20, 05:07
Zobacz profil WWW
